CTY3吨蓄电池电机车ZQ-5矿用直流牵引电机O

1、真空浸漆设备及工艺

采用真空浸漆设备，二次以上浸漆工艺，确保zq-5直流牵引电机在潮湿及多粉尘环境下能长期保持高绝缘状态，减少维护次数，维护周期较同类产品延长1.5倍以上；

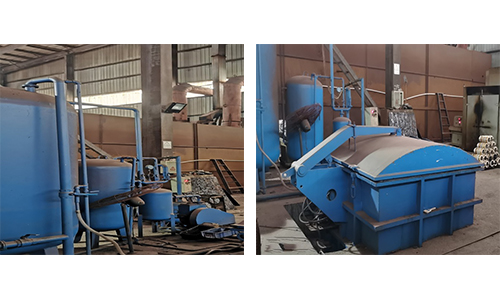

真空浸漆设备

2、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺，预烘、烘干、保温、准确的温度及时间控制，能有效确保潮气有效排出，绝缘漆合理凝固，成型，确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级；

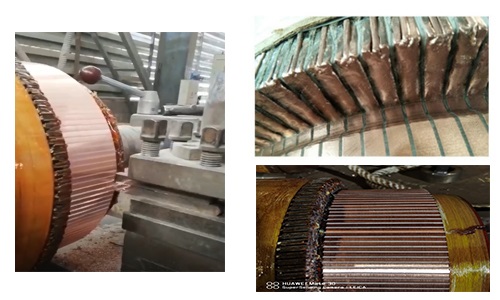

3、电机电枢采用特殊工艺，提高电机使用率，更适应恶劣工矿
很多司机图省事违规操作经常烧电机，我们的电机工艺采用铜本体融化焊接，解决了锡焊不耐温升的问题，大大提高了电机寿命，延长3倍以上。
电机换向器表面采用精密加工，确保碳刷和换向器的接触良好，提高碳刷和电机使用寿命。（碳刷磨损产生的导电粉尘引起电机整机绝缘下降，换向片打火及损坏）

4、40年经验技术团队

国内老牌湘潭电机厂技术团队、自主研发，个性设计，确保电机工艺和质量。

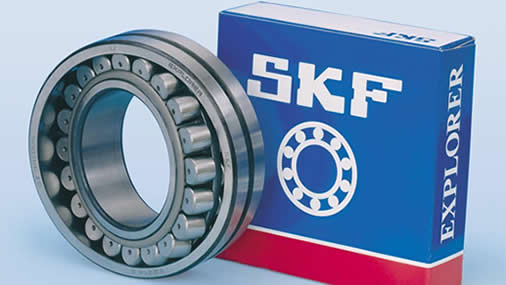

5、ZQ全系列使用高质量或者进口轴承

ZQ-5直流电机使用高质量或者进口轴承，确保电机低噪音，低震动，高精度，效率高，长寿命和少维护；

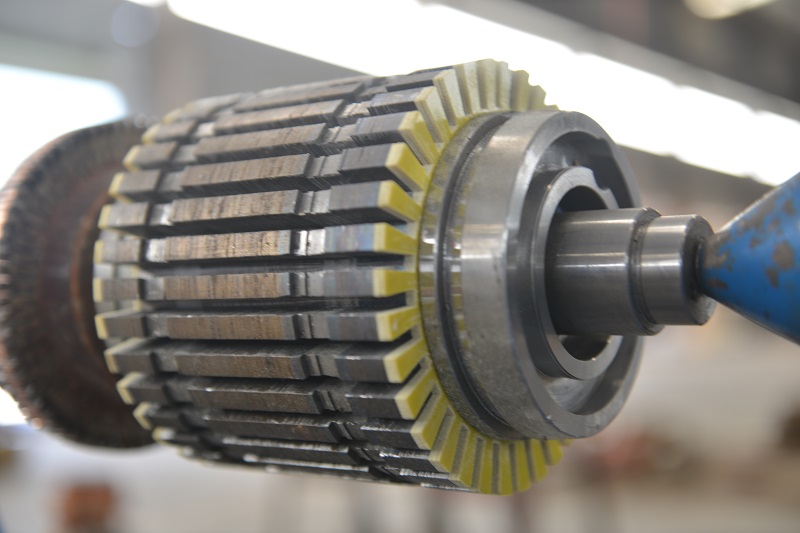

6、ZQ全系列使用矽(硅)钢片

zq-5直流电机均采用宝钢/武钢的矽钢片，确保高导磁率，低铁损，功率因数高，电机温升小，过载能力强；

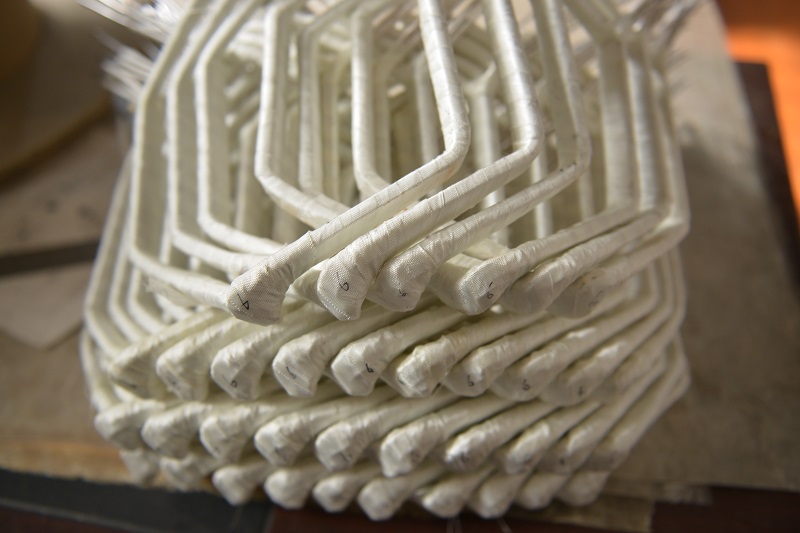

7、ZQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZQ直流电机采用F级及H级绝缘材料（绝缘漆、绝缘纸、包扎带及绝缘套管等）；

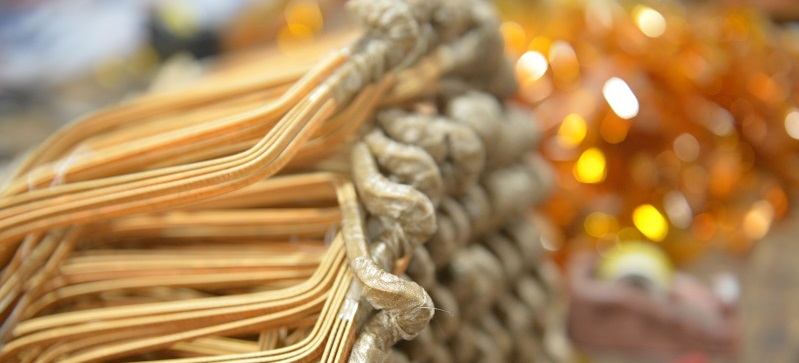

8、ZQ全系列电机使用

ZQ-4直流电机采用大厂F级及H级漆包线，绝缘丝包线，绝缘扁铜线等。

主要用途及适用范围

1.1 主要用途

ZQ-5 矿用一般型直流牵引电动机适用于一般矿山井下环境条件，系供 XK2.5 型直流架线式矿用电机车或3吨蓄电池电机车作驱动电动机。

1.2 适用范围

电机应能在下列环境条件下正常运行：

a）海拔不超过2000m；

b）遮荫处空气最高温度不超过40℃，最低温度不低于-25℃；

c）最湿月的月平均最大相对湿度不大于90%（同月的月平均最低温度不高于25℃）；

d）工作场所不允许有甲烷或煤尘等爆炸性气体混合物。

结构概述

1. 电机采用四磁极及全刷杆结构；刷架为圆圈形的塑料压制件，可在一定范围内进行调整。每个刷盒内装有一块带尾电刷，刷握采用恒压弹簧。

2. 换向器为传统的拱形结构，由梯形铜牌加工成鸽尾状的换向片组成，片间用 0.8mm 的云母板 5535绝缘，鸽尾用锥形云母环绝缘，再用换向器套筒和压圈藉紧固螺母压紧。 3.7 转轴用φ55 的 45 号优质碳素圆钢车制而成。

3. 电机轴承用 3 号工业锂基润滑脂润滑，且传动端用 NU207 圆柱滚子轴承，换向器端用 207 深沟球轴承。

4. 电机采用全封闭自冷式结构。一端伸轴，轴伸为圆锥形，通过联轴器经两级齿轮传动驱动机车车轴。电机下部用四底脚固定，为全悬挂装置。

5. 电机机座上方设有一个视察窗，通过视察窗便于检查换向器和电刷的工作情况及更换电刷。视察窗及前端盖上接线盒内接线柱用于连接引入电缆。电机电气间隙不小于 3mm，爬电距离不小于 5mm。

6. 电机机座由铸钢 ZG25Ⅱ铸成，兼作导磁体及安装全部零、部件的骨架之用。

蓄电池电机车ZQ-5直流牵引电机参数

	功率	4.8Kw
	电压	45V
	电流	130A
	转速	1200r/min
	最大电流	260A
	最大转速	2400r/min
	结构形式	卧式
	工作制定额	S2-60MIN
	励磁方式	串励
	绝缘等级	F
	冷却形式	IC40
	重量	134KG
